    今朝裝飾喜獲一種適老浴室柜專利!

    發布來源:今朝裝飾 發布時間:2022-02-23 15:32:52

浴室柜是浴室間放物品以及為使用者提供洗漱便利的柜子,在家裝過程中,普通的浴室柜無法滿足身體機能下降、不能久站以及坐在輪椅上的老人使用,急需一種適老浴室柜,滿足老人尤其是坐在輪椅上的老人的生活需求。

由此,發明人憑借多年從事相關行業的經驗與實踐,提出一種適老浴室柜,以克服現有技術的缺陷。

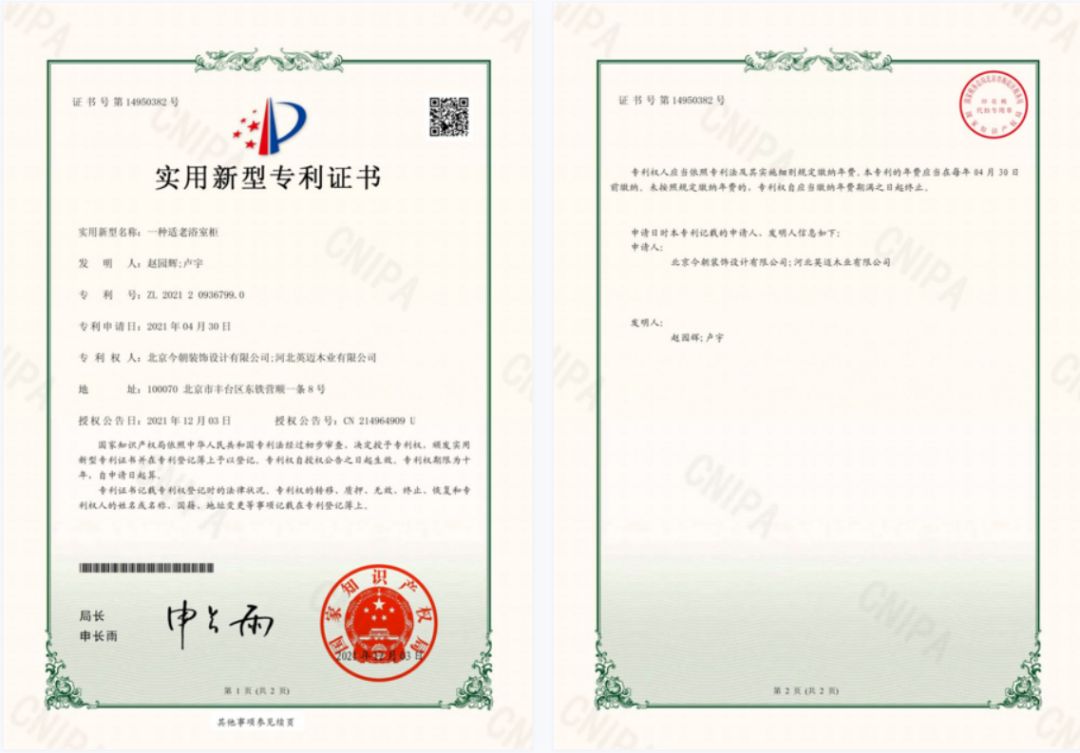

▲一種適老浴室柜專利

今朝裝飾獲得的最新專利——一種適老浴室柜專利。

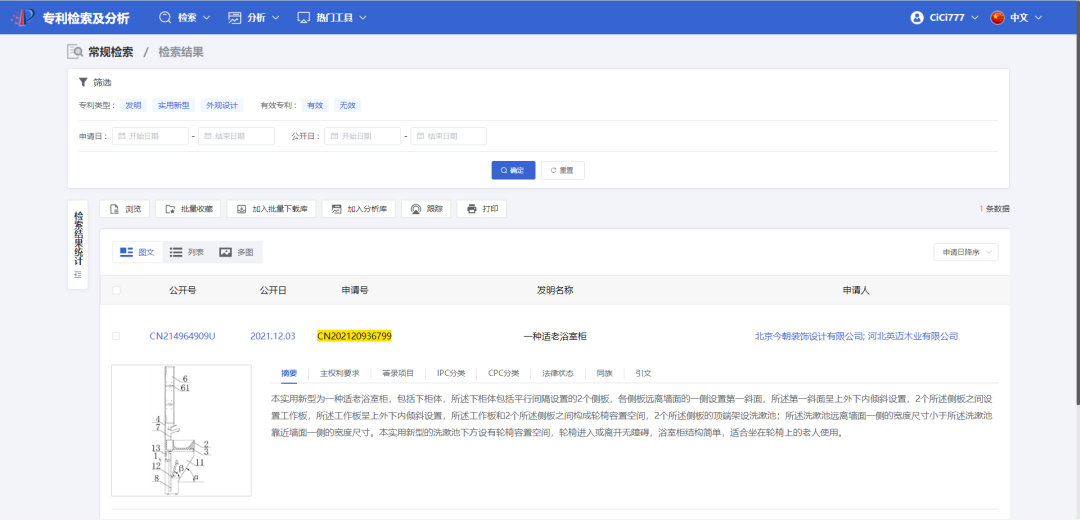

專利號:ZL202120936799.0 登錄國家知識產權局網站https://www.cnipa.gov.cn/ 即可查詢檢索到本專利相關內容。


實用新型內容

本實用新型的目的在于提供一種適老浴室柜,洗漱池的下方設有輪椅容置空間,輪椅進入或離開無障礙,浴室柜結構簡單,適合坐在輪椅上的老人使用。

本實用新型的目的是這樣實現的,一種適老浴室柜,包括下柜體,所述下柜體包括平行間隔設置的2個側板,各側板遠離墻面的一側設置第一斜面,所述第一斜面呈上外下內傾斜設置,2個所述側板之間設置工作板,所述工作板呈上外下內傾斜設置,所述工作板和2個所述側板之間構成輪椅容置空間,2個所述側板的頂端架設洗漱池;所述洗漱池遠離墻面一側的寬度尺寸小于所述洗漱池靠近墻面一側的寬度尺寸。

本實用新型的適老浴室柜中,側板及工作板均呈上外下內傾斜,工作板和2個側板之間構成輪椅容置空間,坐在輪椅上的老人在使用洗漱池的過程中,輪椅可以無障礙進入或離開;洗漱池的造型選擇遠離墻面一側(外側緣)較薄的洗漱池,便于坐在輪椅上的老人輕松抓握洗漱池外緣,實現助力(進入或離開),為使用者提供便利;鏡子的底部抵靠在洗漱池的頂面上,便于坐姿老人照到更多身體部位;洗漱池的下水管貼近墻體,老人坐姿時,腿部有更多空間不被下水管阻擋,避免受傷;本實用新型的適老浴室柜結構簡單,適合坐在輪椅上的老人使用。

附圖說明

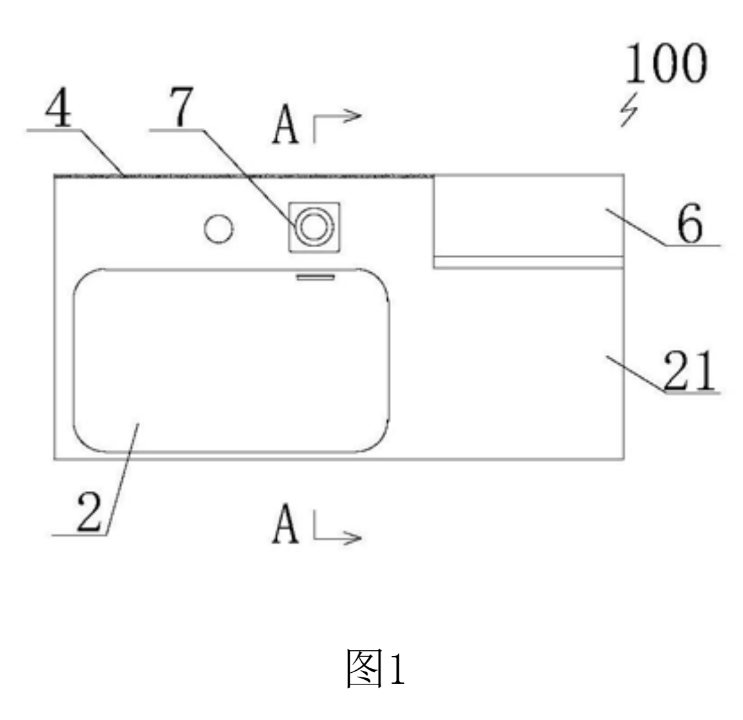

圖1:為本實用新型的適老浴室柜的俯視圖。

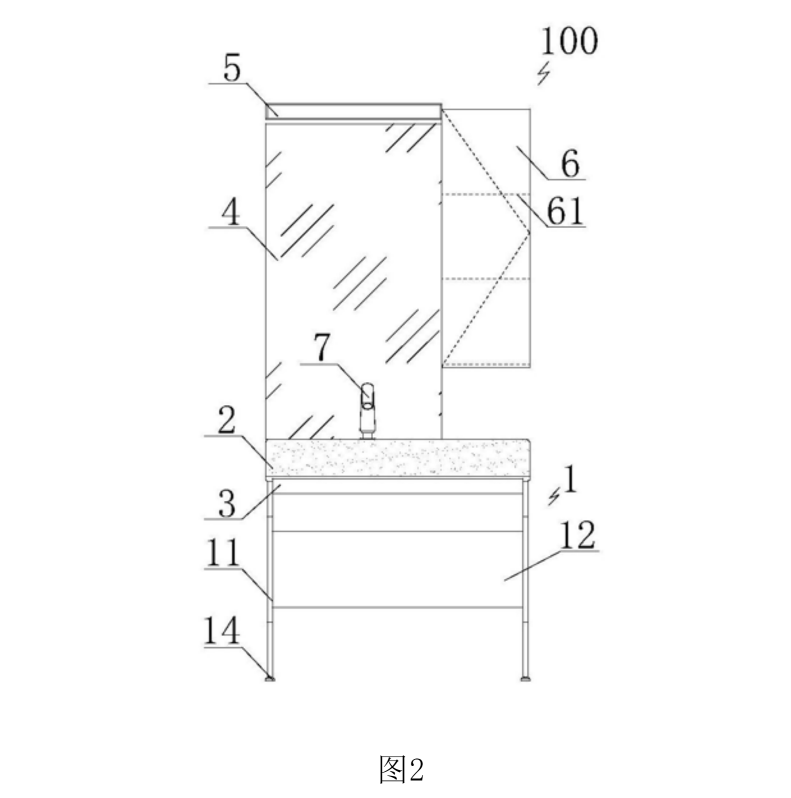

圖2:為本實用新型的適老浴室柜的主視圖。

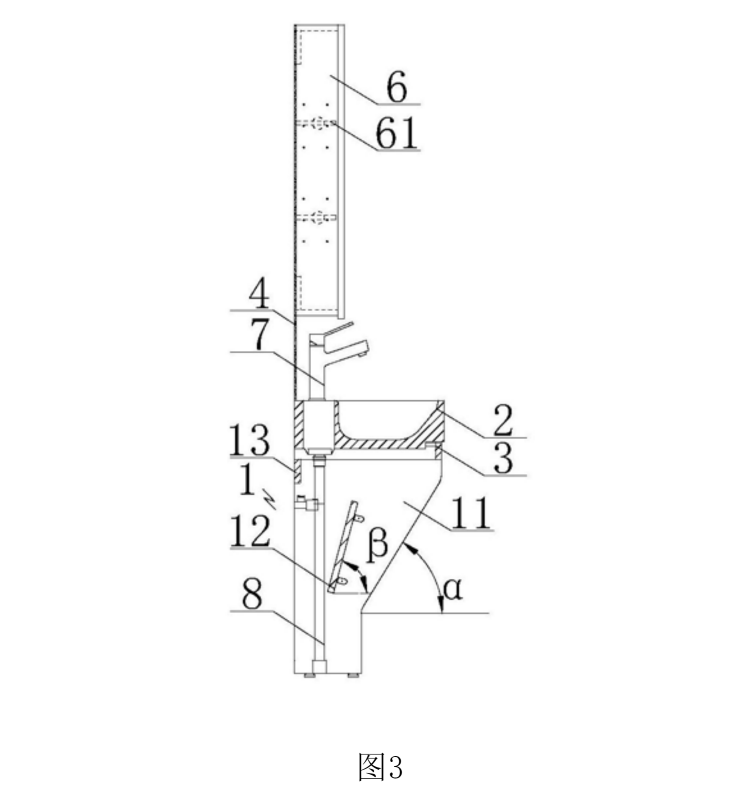

圖3:為圖1中A-A剖視圖。

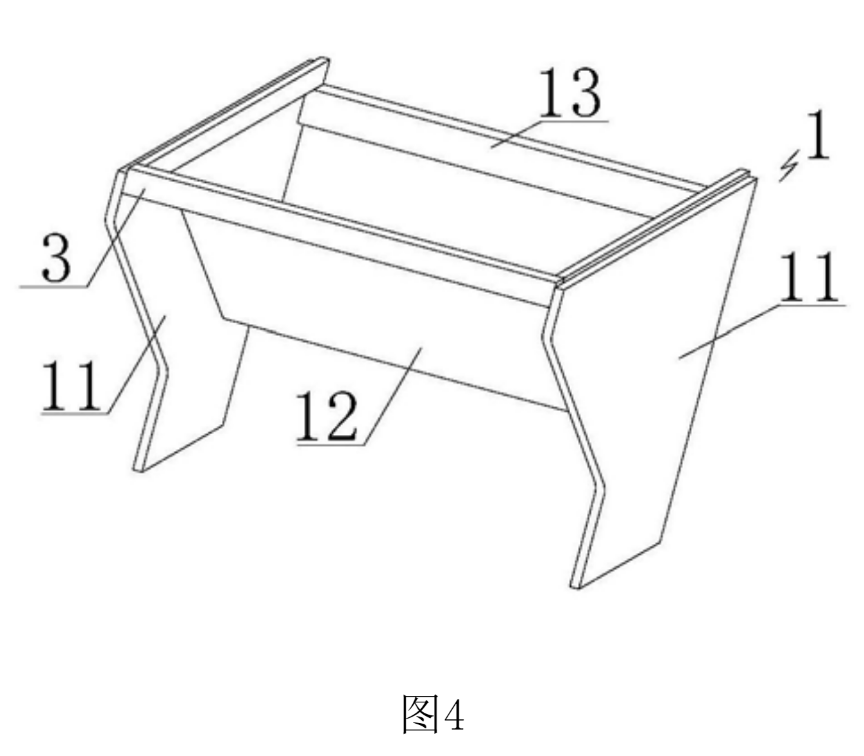

圖4:為本實用新型的下柜體的示意圖。

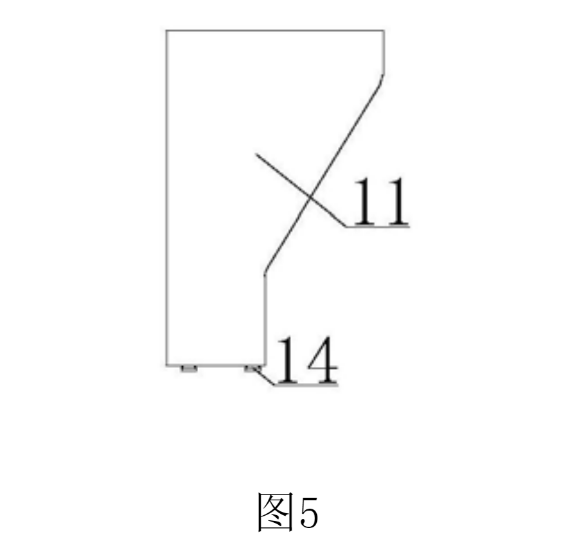

圖5:為本實用新型的側板的示意圖。

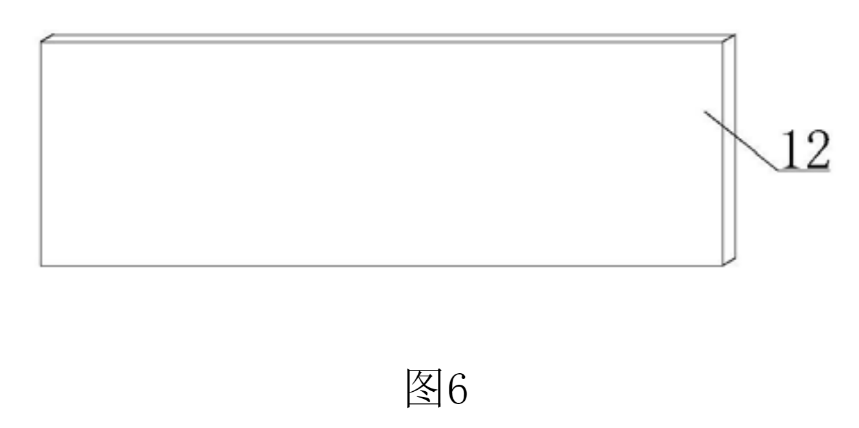

圖6:為本實用新型的工作板的示意圖。

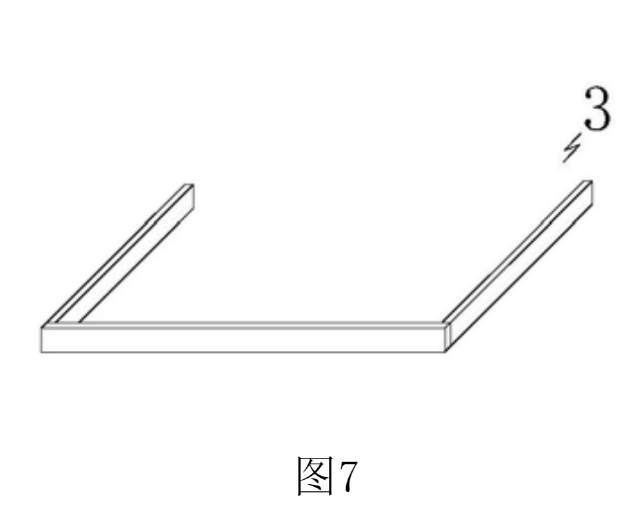

圖7:為本實用新型的擋板條的示意圖。

圖中:

100、適老浴室柜;

1、下柜體;11、側板;12、工作板;13、后拉帶板;14、防潮墊腳;

2、洗漱池;21、右臺面;

3、擋板條;

4、鏡子;

5、鏡前燈;

6、吊柜;61、層板;

7、水龍頭;

8、下水管。

具體實施方式

為了對本實用新型的技術特征、目的和效果有更加清楚的理解,現對照附圖說明本實用新型的具體實施方式。

如圖1至圖7所示,本實用新型提供一種適老浴室柜100,包括下柜體1,下柜體尺寸按照坐輪椅的老人尺寸設計,量體裁衣;下柜體1包括平行間隔設置的2個側板11,如圖5所示,各側板11遠離墻面的一側設置第一斜面,第一斜面呈上外下內傾斜設置,2個側板11之間設置工作板12(工作板12與2個側板11固定連接),如圖6所示,工作板12呈上外下內傾斜設置,工作板12和2個側板11之間構成輪椅容置空間,2個側板11的頂端架設洗漱池2(洗漱池2與2個側板11固定連接);洗漱池2遠離墻面一側的寬度尺寸小于洗漱池2靠近墻面一側的寬度尺寸。洗漱池2與下柜體1連接固定,下柜體1與墻體固定連接,2個側板11的底部坐落于地面上,側板11的底部設置有防潮墊腳14,防止柜體受潮變形。使用時,下柜體1與墻體固定連接。

本實用新型的適老浴室柜中,坐在輪椅上的老人在使用洗漱池的過程中,輪椅可以無障礙進入或離開;洗漱池的造型選擇遠離墻面一側(外側緣)較薄的洗漱池,便于坐在輪椅上的老人輕松抓握洗漱池外緣,實現助力(進入或離開),為使用者提供便利;鏡子的底部抵靠在洗漱池的頂面上,便于坐姿老人照到更多身體部位;洗漱池的下水管貼近墻體,老人坐姿時,腿部有更多空間不被下水管阻擋,避免受傷;本實用新型的適老浴室柜結構簡單,適合坐在輪椅上的老人使用。

今朝裝飾也將會在以后的裝修中得到極大的推廣和運用該項專利。
