窗戶漏水造成室內裝飾發霉、損壞，極大地破壞了建筑的使用環境，使墻體材料變軟、疏松，影響建筑物的安全系數和使用壽命。外窗的滲漏水問題成為很多老房最常見的問題之一，對于老房外窗滲漏水的控制是建筑行業共同關注的課題。

在外墻窗的施工中，采用傳統的外窗防水方式，施工過程中任何一道工序、施工不到位都有可能造成窗框周邊滲漏，如外窗和洞口墻體連結部位填塞密封材料填充不實、防水密封膠施工不當、內外窗臺板沒有向外找坡或留置坡度不夠、隨時間增長密封膠的老化等都會導致雨季來臨之際，外窗兩側及窗臺出現不同程度滲水，破壞外墻窗的完整性及完好性，給工程質量帶來了隱患，影響金屬外窗的使用效果和使用壽命。

由此，本發明人憑借多年從事相關行業的經驗與實踐，提出一種外窗防滲漏結構，以克服現有技術的缺陷。

▲一種外窗防滲漏結構專利

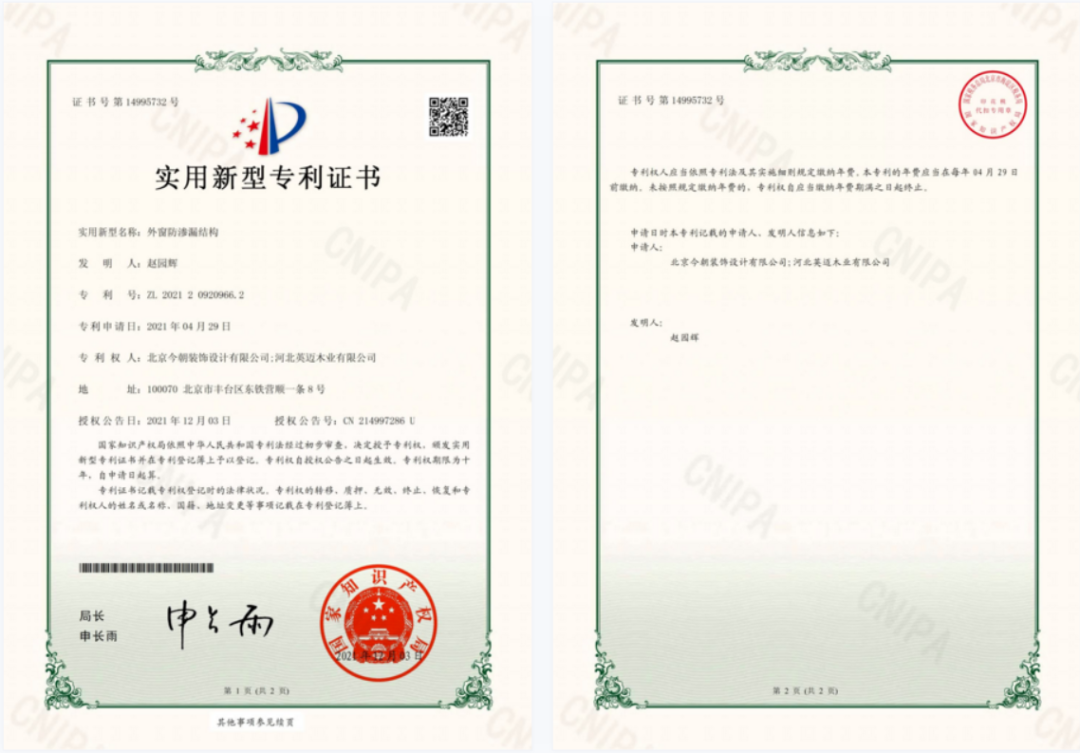

今朝裝飾獲得的最新專利——一種外窗防滲漏結構專利。

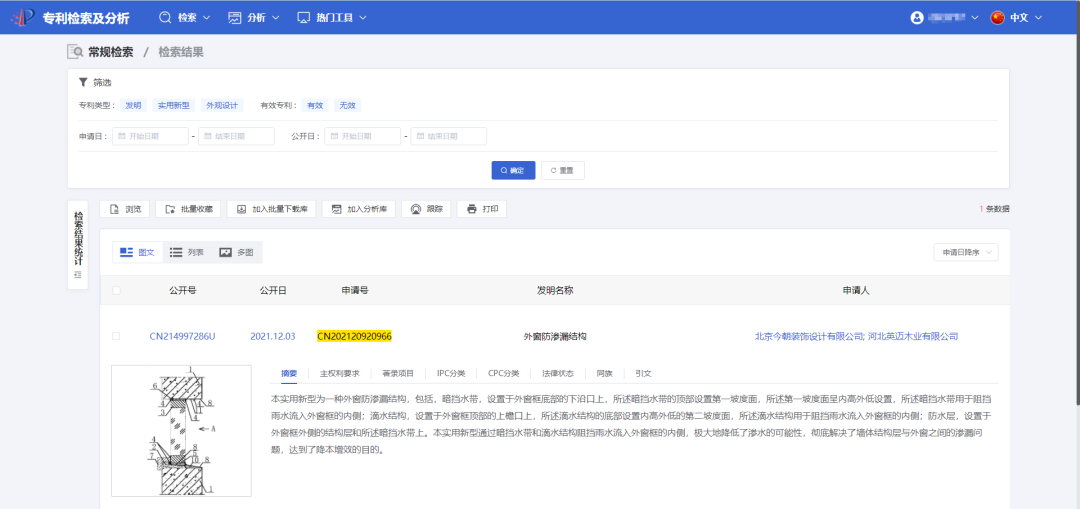

專利號：ZL202120920966.2 登錄國家知識產權局網站https://www.cnipa.gov.cn/ 即可查詢檢索到本專利相關內容。

實用新型內容

本實用新型的目的在于提供一種外窗防滲漏結構，通過暗擋水帶和滴水結構阻擋雨水流入外窗框的內側，極大地降低了滲水的可能性，徹底解決了墻體結構層與外窗之間的滲漏問題，達到了降本增效的目的。

本實用新型的目的是這樣實現的，一種外窗防滲漏結構，包括：

暗擋水帶，設置于外窗框底部的下沿口上，所述暗擋水帶的頂部設置第一坡度面，所述第一坡度面呈內高外低設置，所述暗擋水帶用于阻擋雨水流入外窗框的內側；

滴水結構，設置于外窗框頂部的上檐口上，所述滴水結構的底部設置內高外低的第二坡度面，所述滴水結構用于阻擋雨水流入外窗框的內側；

防水層，設置于外窗框外側的結構層和所述暗擋水帶上。

附圖說明

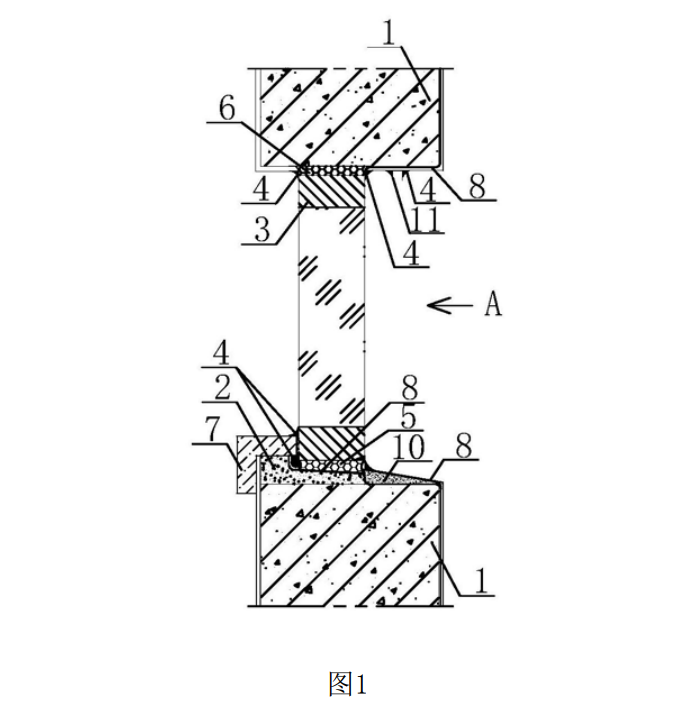

△圖1：為本實用新型的外窗防滲漏結構應用于墻體外側無保溫層時的示意圖。

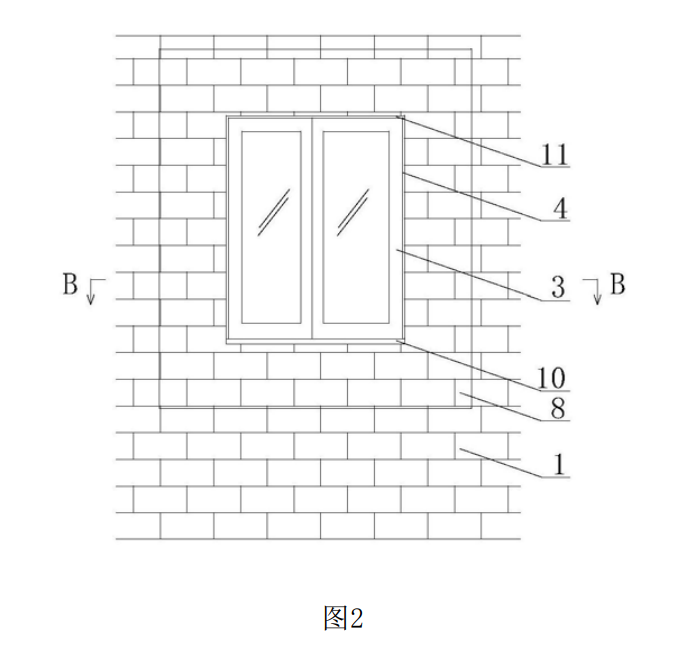

△圖2：為圖1中A向視圖。

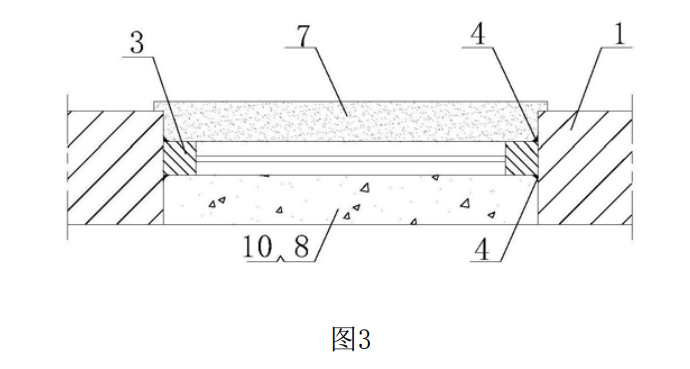

△圖3：為圖2中B-B剖視圖。

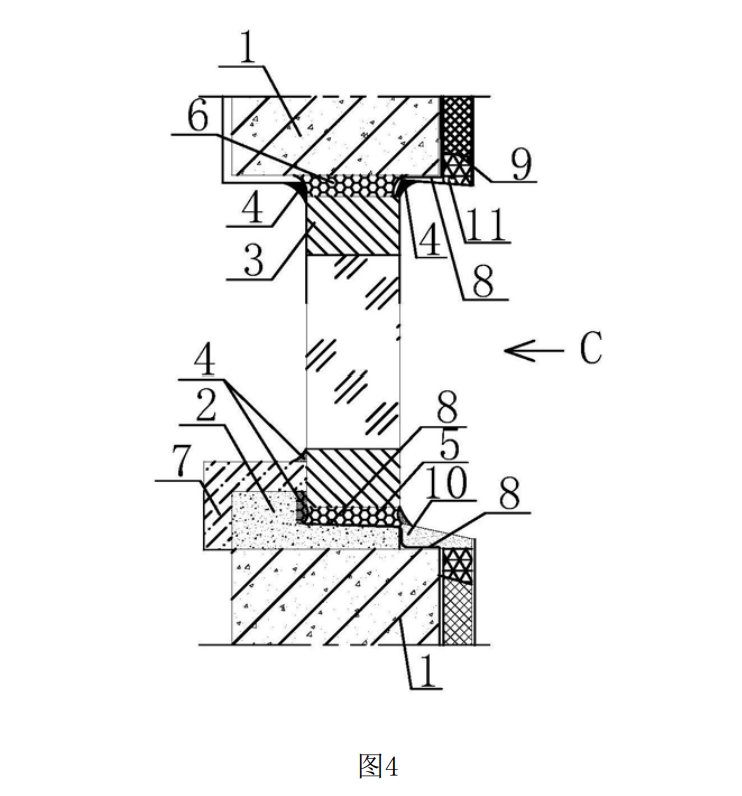

△圖4：為本實用新型的外窗防滲漏結構應用于墻體外側有保溫層時的一實施例示意圖。

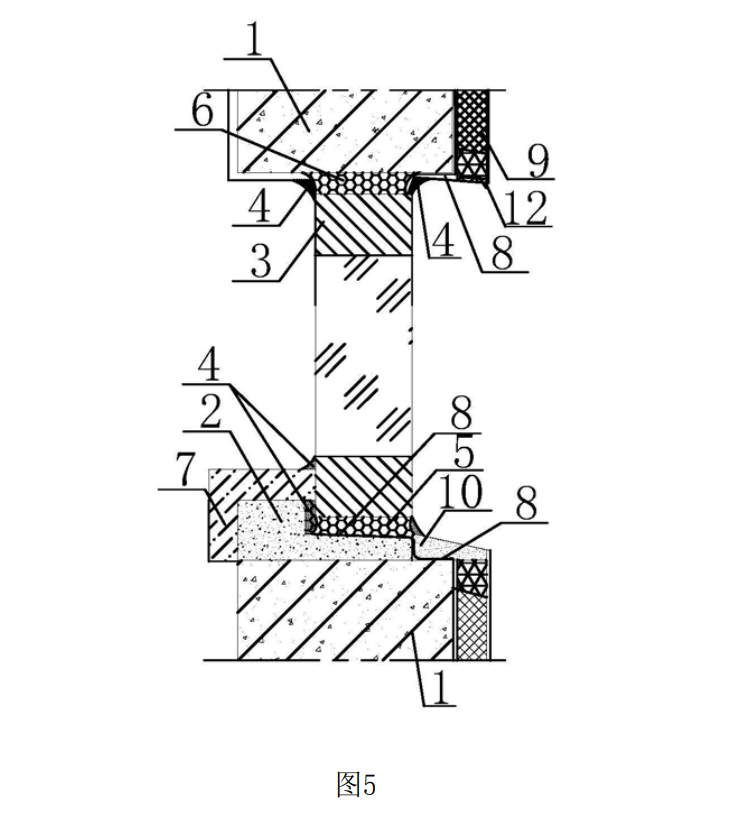

△圖5：為本實用新型的外窗防滲漏結構應用于墻體外側有保溫層時的另一實施例示意圖。

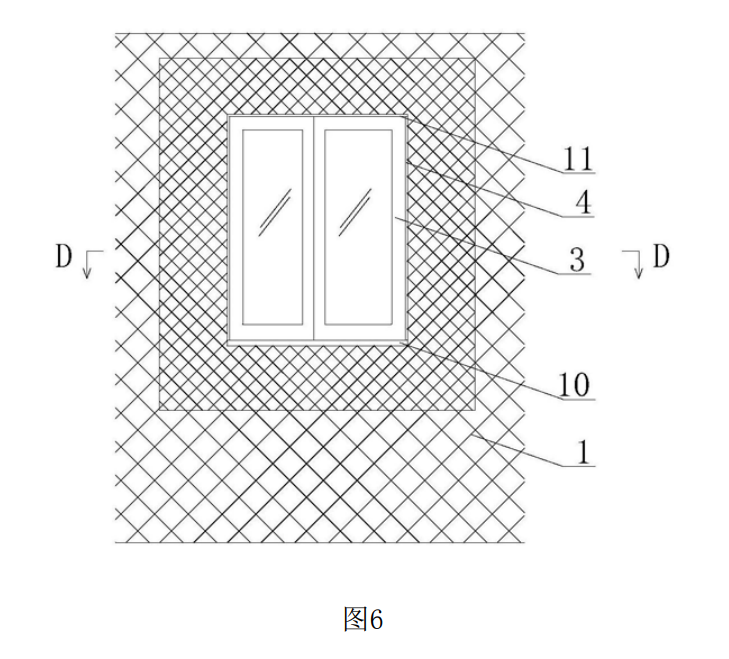

△圖6：為圖4中C向視圖。

附圖僅旨在于對本實用新型做示意性說明和解釋，并不限定本實用新型的范圍。其中：

圖中：

1、結構層；2、暗擋水帶；3、外窗框；4、防水密封膠部；5、下砂漿塞縫部；6、上砂漿塞縫部；7、石材飾面層；8、防水層；9、上保溫層；10、保護層；11、U型滴水槽；12、鷹嘴滴水線結構。

具體實施方式

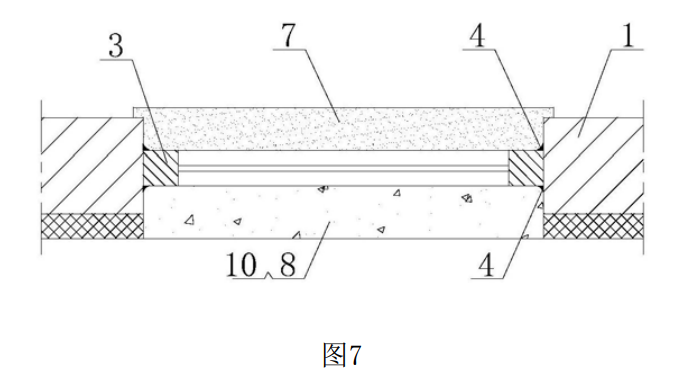

如圖1至圖7所示，本實用新型提供一種外窗防滲漏結構，包括：

暗擋水帶2，設置于外窗框3底部的下沿口上，暗擋水帶2的頂部設置第一坡度面，第一坡度面呈內高外低設置(室內方向為內，室外方向為外)，暗擋水帶2用于阻擋雨水流入外窗框的內側；

滴水結構，設置于外窗框3頂部的上檐口上，滴水結構的底部設置內高外低的第二坡度面，滴水結構用于阻擋雨水流入外窗框的內側；

防水層8，設置于外窗框3外側的結構層1和暗擋水帶2上。
