    喜報!今朝裝飾再獲【一種門扇運送架】專利!

    發布來源:今朝裝飾 發布時間:2020-12-26 11:59:00
在木門生產車間,每天都會有成批量的門扇由流水線運送到不同的加工工段,進行再次加工,期間對于一些需要特別加工的門扇,還必須從流水線中分離出來,轉運到特別加工地點。



門扇在運送過程中不僅僅是重量的問題,還要避免在運送過程中的磕碰和剮蹭。

為了解決木門在運送過程中出現的磕碰剮蹭的問題,今朝裝飾提供了一種門扇運送架專利,該實用新型專利簡單好用,使用時方便快捷、省力,又能保證門扇在運送過程中不會發生磕碰。



01.專利證書和專利號

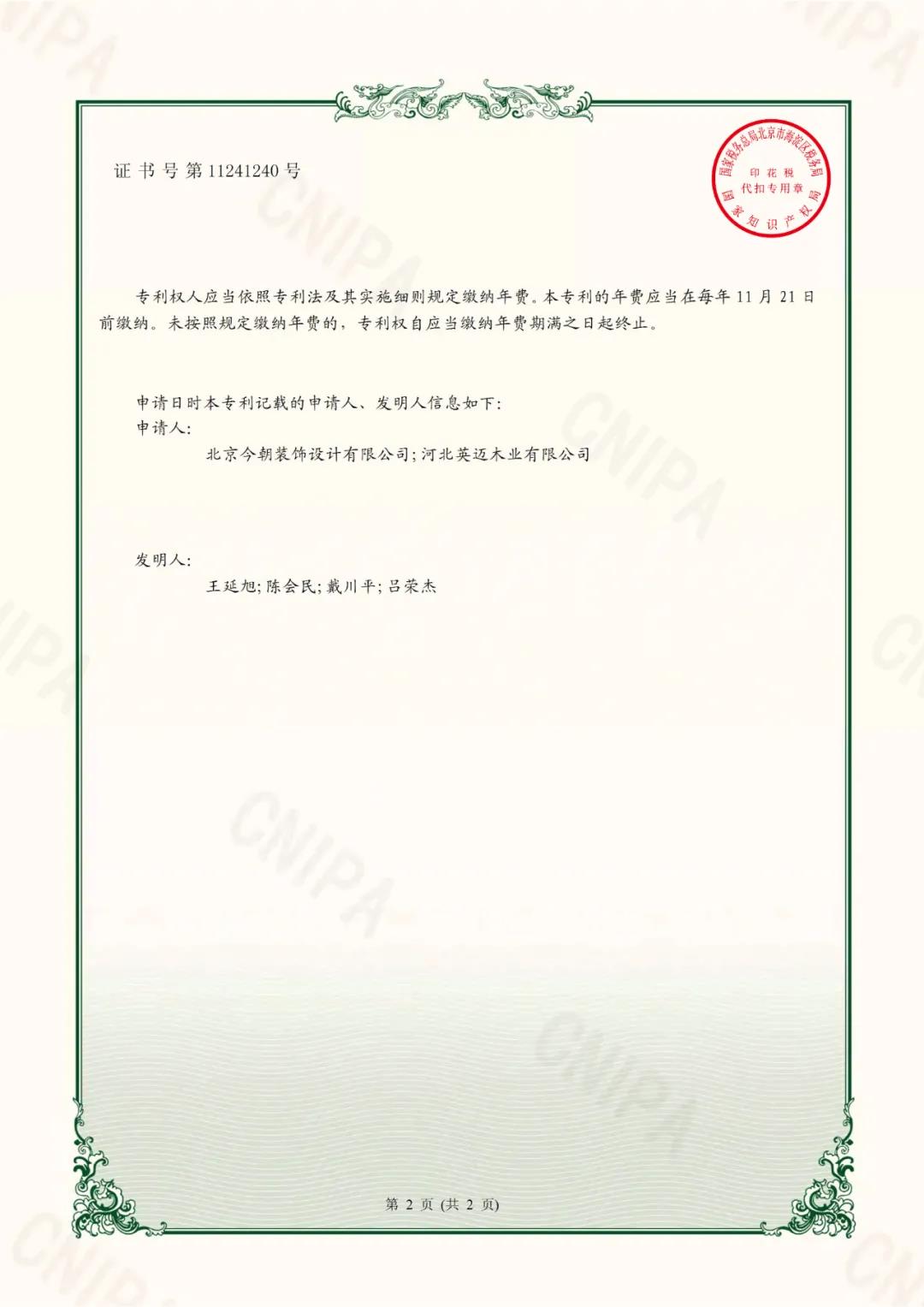

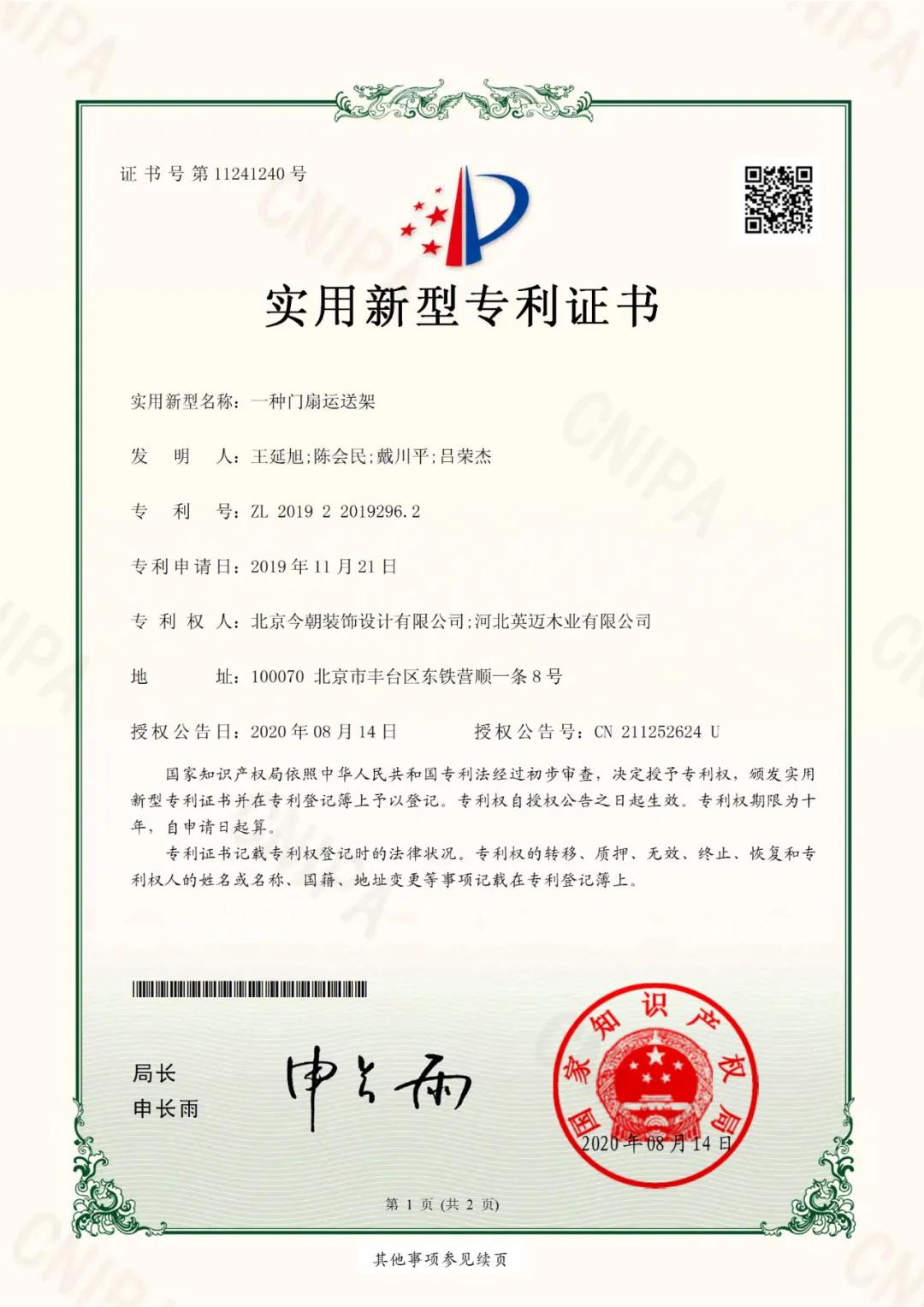

一種門扇運送架專利證書



一種門扇運送架專利證書

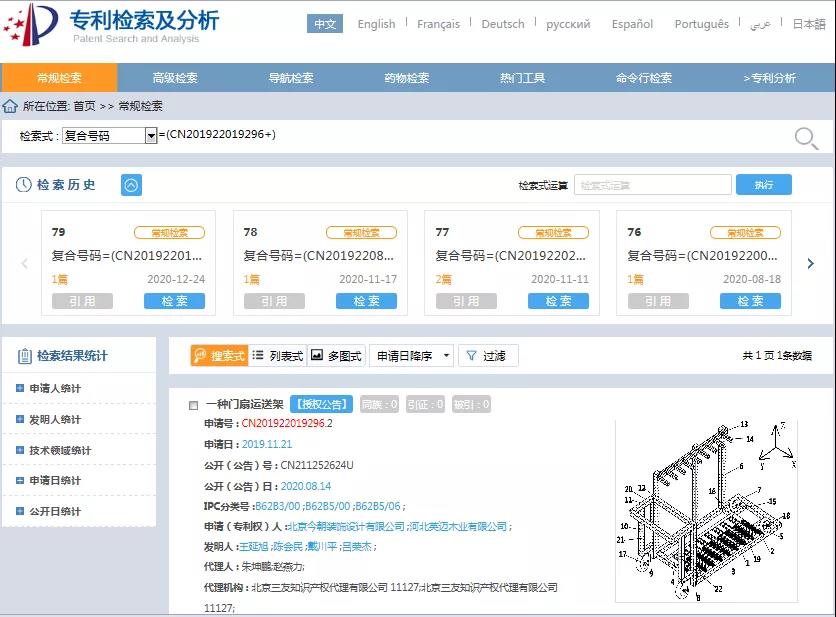

專利號:ZL201922019296.2登錄國家知識產權局政府網站http://www.sipo.gov.cn/ 即可查詢檢索到本專利相關內容:




02.實用新型內容


以下附圖僅旨在于對本實用新型做示意性說明和解釋,并不限定本實用新型的范圍。其中:

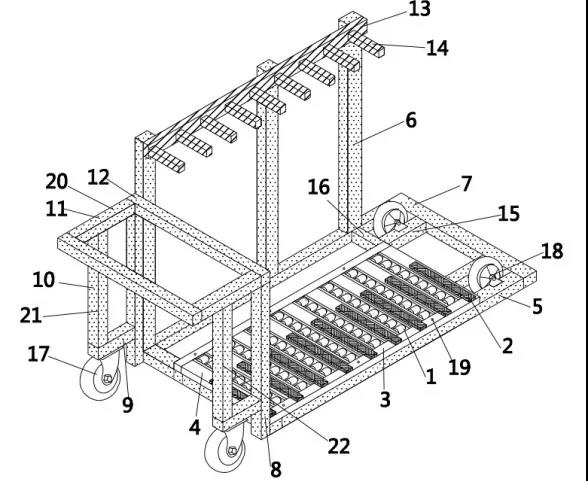

圖1是本實用新型所述


門扇運送架的示意圖




圖2是本實用新型所述


門扇運送架的使用狀態示意圖





1、流利條;         2、橡膠條;


3、第二橫向木條;         4、第一橫向木條;
5、第一底梁;         6、第一立柱;
7、第二底梁;         8、第二立桿;
9、下橫桿;           10、第一立桿;
11、第一上橫桿;      12、第二上橫桿;
13、方鋼頂梁;      14、方鋼短梁;
15、連接柱;         16、第三底梁;
17、第二行走輪;      18、第一行走輪;
19、木條固定孔;   20、上推手架;
21、左側架;      22、右側架;
                        23、門扇。





本實用新型解決其技術問題所采用的技術方案是:



一種門扇運送架,在以X、Y、Z軸為坐標軸的空間直角坐標系中,所述門扇運送架包括:L型框架、底座、上部固定框架和手推把手。

L型框架含有底層支架和側支架,該底層支架呈矩形框結構,該矩形框結構與X軸和Y軸所在的平面平行,該側支架呈直立狀態,該側支架位于該底層支架沿X軸方向的一側,該底層支架沿Y軸方向的一端設有第一行走輪18。

底座含有沿Y軸方向交替設置的第一橫向木條4和流利條1,該底座與該底層支架上下層疊設置。

上部固定框架能夠固定門扇的上部,位于所述側支架的上端。

手推把手位于底層支架沿Y軸方向的另一端外,手推把手含有上推手架20、左側架21和右側架22,左側架21與右側架22沿X軸方向間隔設置,上推手架20位于左側架21和右側架22的上端,左側架21和右側架22的下端均設有第二行走輪17,如圖1和圖2所示。

本實用新型的有益效果是:該門扇運送架簡單實用,使用時方便快捷、省力又能保證門扇在運送過程中不會發生磕碰剮蹭。




03.具體實施方式

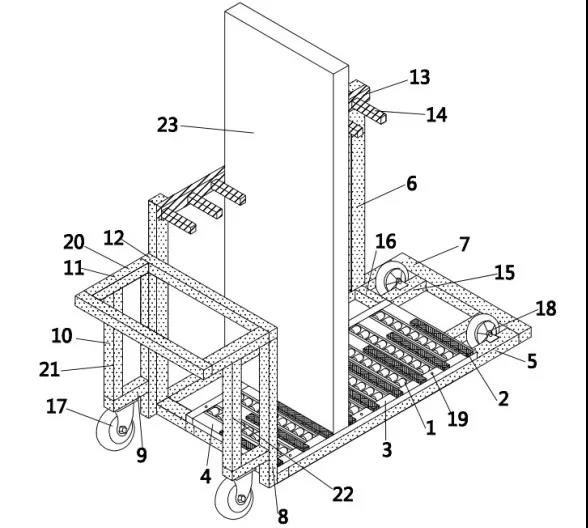

圖2是本實用新型所述

門扇運送架的使用狀態示意圖



下面介紹該門扇運送架的使用方法:


如圖2所示,可以將門扇23放置于該門扇運送架上,門扇23坐落于流利條1上,門扇23呈直立狀態,門扇23可以沿X軸方向移動,門扇23的左側可以依靠方鋼頂梁13,方鋼短梁14可以避免相鄰的兩個門扇23碰撞。
